济南试金YAW-10000F微机控制电液伺服压力试验机主要用于混凝土试件、混凝土结构构件的抗压强度与弯曲试验。也用于橡胶支座、金属材料及金属结构件的抗压强度试验。本试验机适用于冶金、建材、航空、航天、大专院校、科研单位等领域。

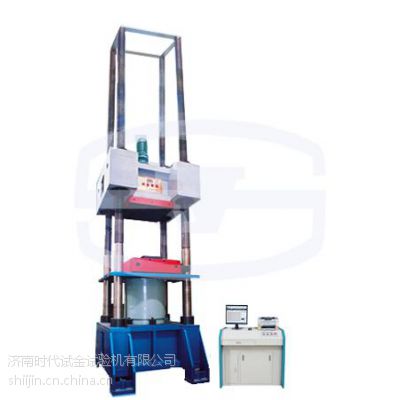

      济南试金主机采用油缸下置框架式结构，主要由底座、横梁、丝杠、油缸及活塞等构成，横梁通过丝母与四根丝杠相连，丝杠下端安装在底座上，并用螺母紧固，从而构成了受力框架。通过安装在横梁上的电机减速器正反转带动链轮旋转，从而带动螺母转动，实现了横梁的上下移动，使试验空间可以方便地调整。上下盘、球头球面座固定在横梁上。油缸及活塞固定在底座的中央，活塞上安装有固定压盘，移动下压盘通过车轮与导轨相连，这样可轻松实现大型试样的放置。

主要技术规格及参数

◆ 济南试金试验机试验力：10000kN；

◆ 试验力测量范围：0～1000kN，0～2000kN，0～5000kN，0～10000kN；

◆ 测力方式：油压传感器测力；

◆ 试验力示值精度： ≤±1%（自每档满量程的20%起）；

◆ 试件高度（压缩空间）：2000mm、3000mm、4000mm；

◆ 压缩空间调整范围：300～2000mm、300～3000mm、300～4000mm；

◆ 活塞行程：300mm；

◆ 济南试金试验机分辨率：优于0.01mm

◆ 活塞空载移动速度：50 mm/min；

◆ 位移测量范围：250 mm；

◆ 位移测量精度：优于±0.5%FS；

◆ 上压板尺寸：900mm×900 mm；

◆ 小车压板尺寸：1200mm×1000 mm；

◆ 立柱边缘距：1270mm×1220 mm；

◆ 横梁升降速度：200mm/min；

◆ 试件运输和定位小车、轨道及附属装置1套，轨道长度：4m；

◆ 标准配件：上下压盘（480mm×480mm含上球面支承） 1套；

◆ 济南试金主机外型尺寸（长×宽×高）：

约1850mm×2100mm×5350 mm；

(地下1500mm 压缩空间为2000mm)

约1850mm×2100mm×6350 mm；

(地下1500mm 压缩空间为3000mm)

约1850mm×2100mm×7350 mm；

(地下1500mm 压缩空间为4000mm)

控制部分

◆ 济南试金试验机控制方式：

1、闭环自动控制，试验力、位移单独控制；

2、恒试验力、恒位移速率控制；

3、试验力/位移任意时刻平滑交替控制；

4、控制阀形式：电液比例阀；
